Infrastructures expérimentales et numériques du Hydro Alps Lab
Nos infrastructures de laboratoire et nos ressources numériques avancées garantissent des recherches de haute précision et des validations terrain rigoureuses.
Des outils de pointe au service de la recherche
Le Hydro Alps Lab dispose d’un ensemble de moyens techniques et numériques de premier ordre, essentiels à la conduite de nos recherches appliquées et au développement de solutions innovantes en hydroélectricité.
Ces infrastructures de pointe, combinées à l’expertise de notre équipe, garantissent la pertinence scientifique et la validation expérimentale de toutes nos recherches, offrant à nos partenaires des solutions fiables et performantes.
Equipements
Des équipements de pointe pour comprendre, tester et améliorer les systèmes hydroélectriques alpins.

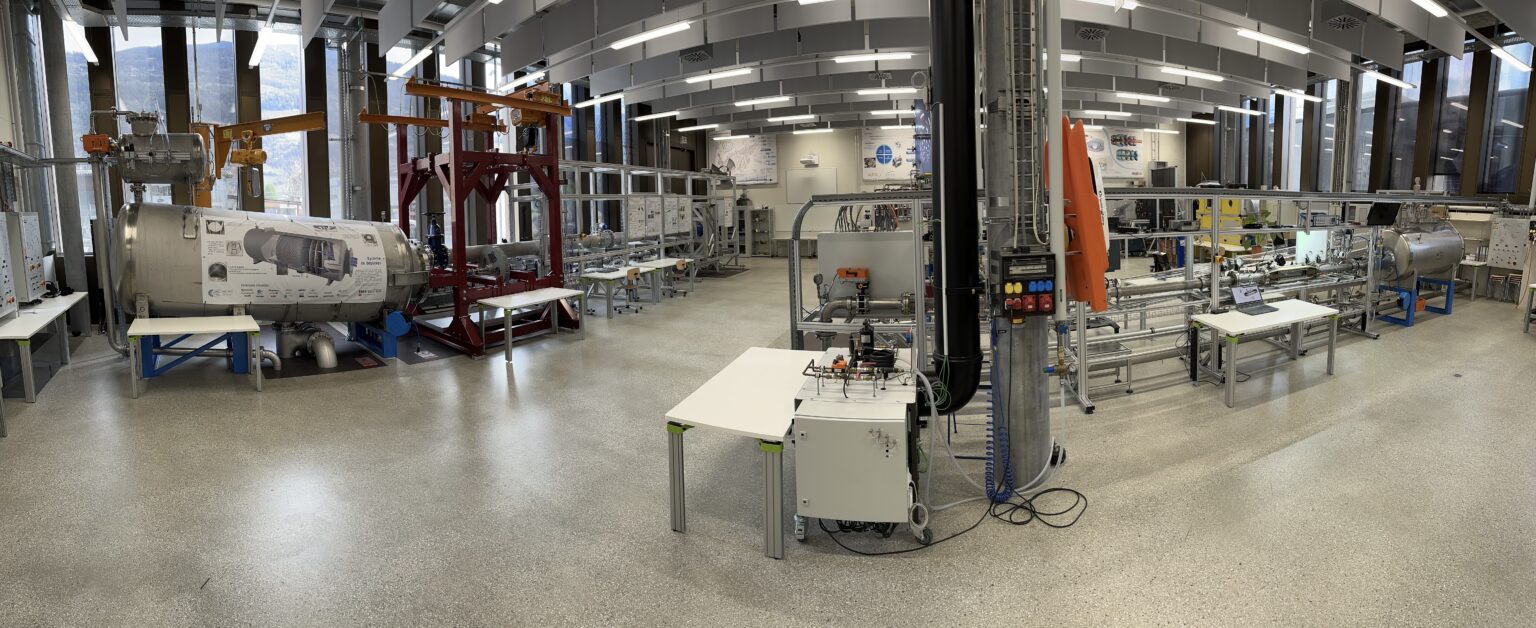

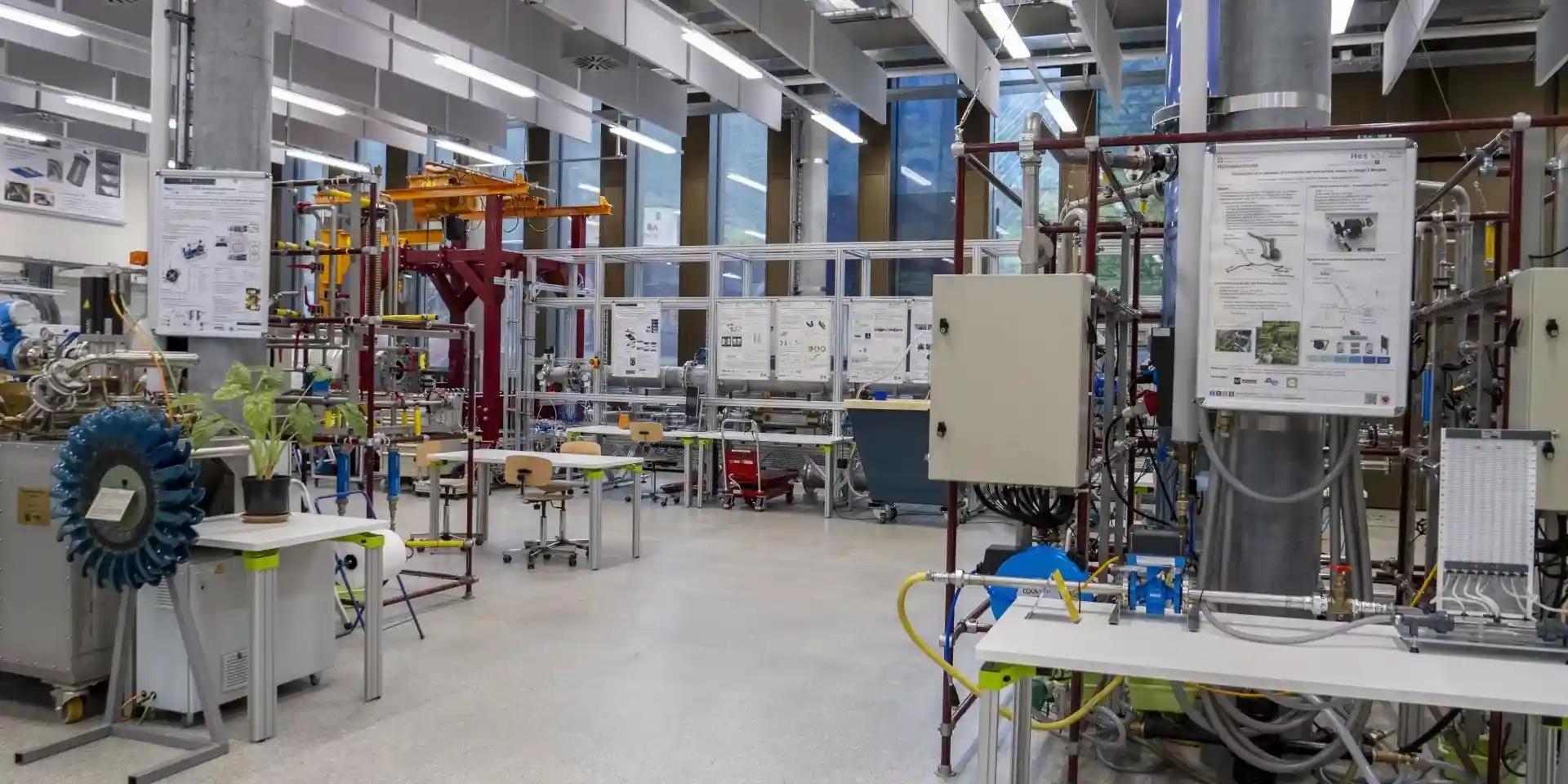

Infrastructures expérimentales
Banc d'essai hydraulique universel
Cette installation de pointe permettent d’évaluer de manière approfondie les performances hydrauliques et le comportement hydrodynamique de diverses turbines axiales et radiales, de pompes, de valves, et d’autres composants de systèmes hydrauliques.

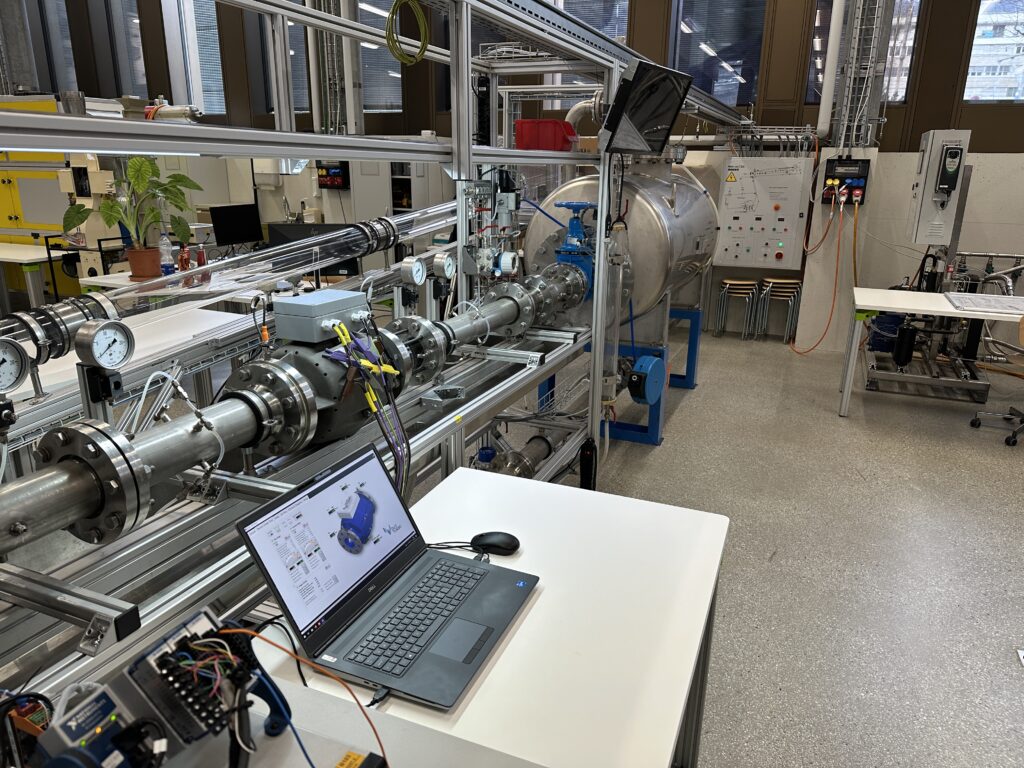

- Boucle « DN100 »: Pression maximale de 16 bar, débit maximum de 120 (136) m3/h.

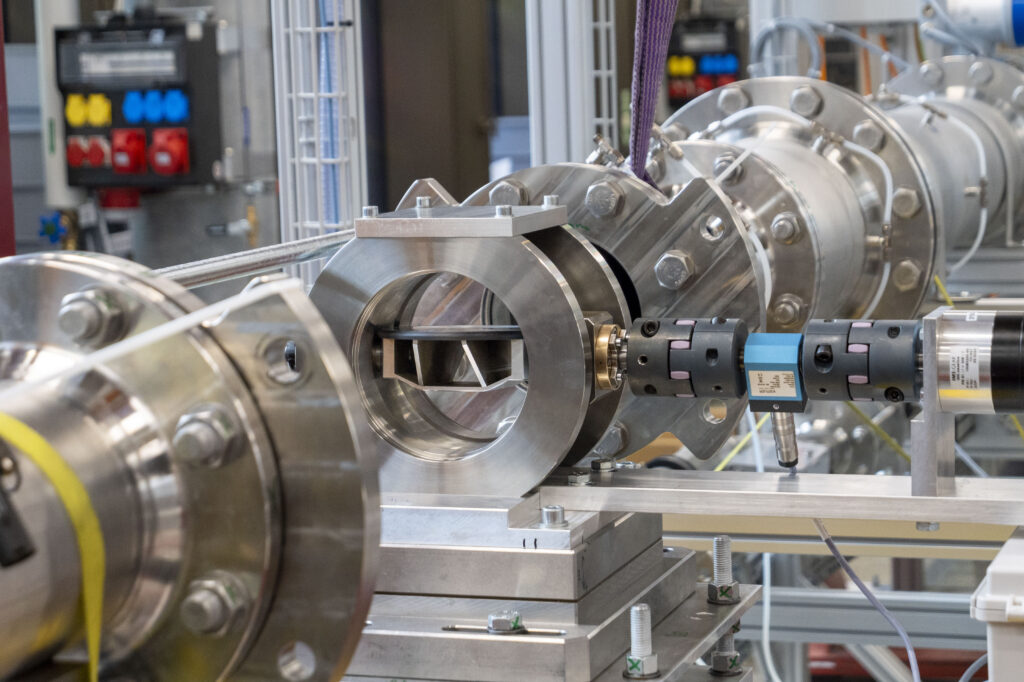

- Boucle « DN250 »: Pression maximale de 16 bar, débit maximum de 520 (650) m3/h.
- Fonctionnement indépendant ou couplé entre les deux boucles de test.
- Écoulement bidirectionnel avec récupération de l’énergie en mode pompe.
- Pilotage avancé pour tests transitoires rapides.
Dégazage par le biais d’un Venturi et d’un système de séparation des phases intégré au réservoir aval pressurisable. - Régulation automatique intégrée pour maintenir constante la chute ou le débit dans la section de test.

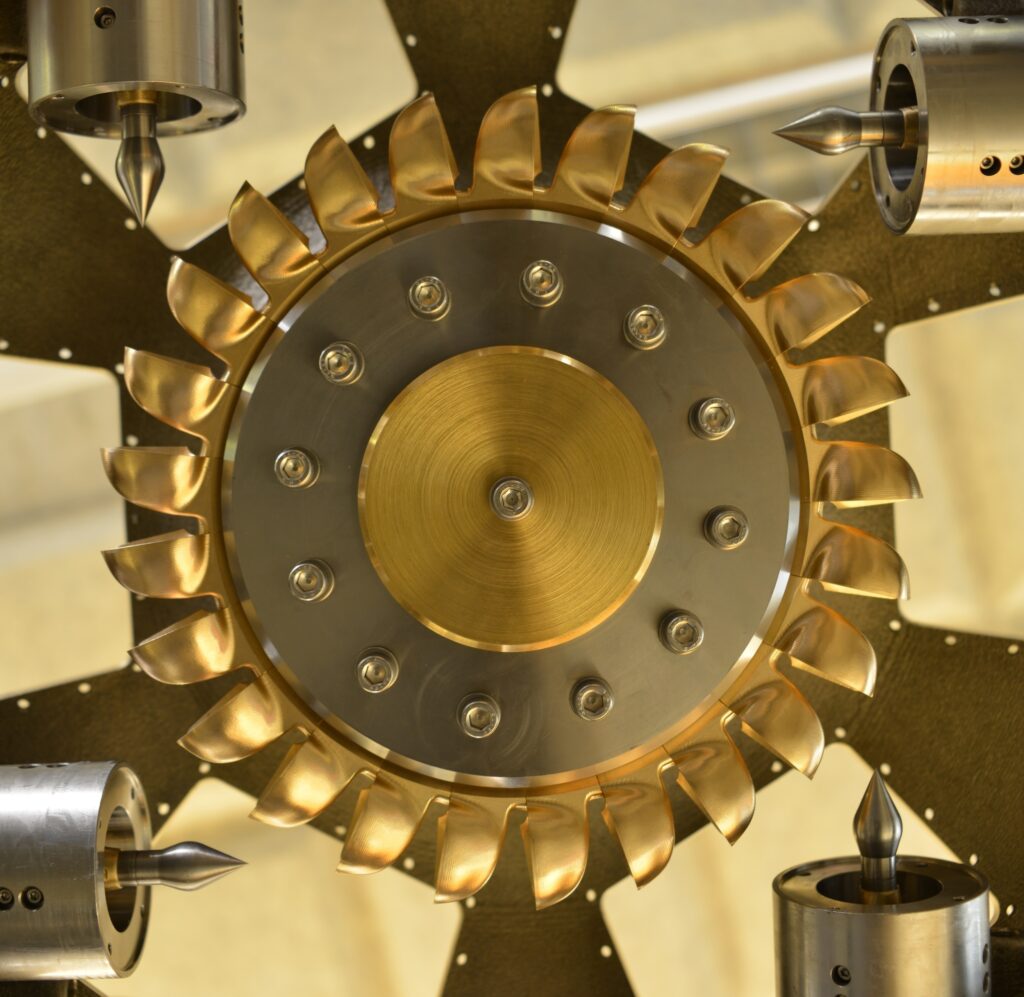

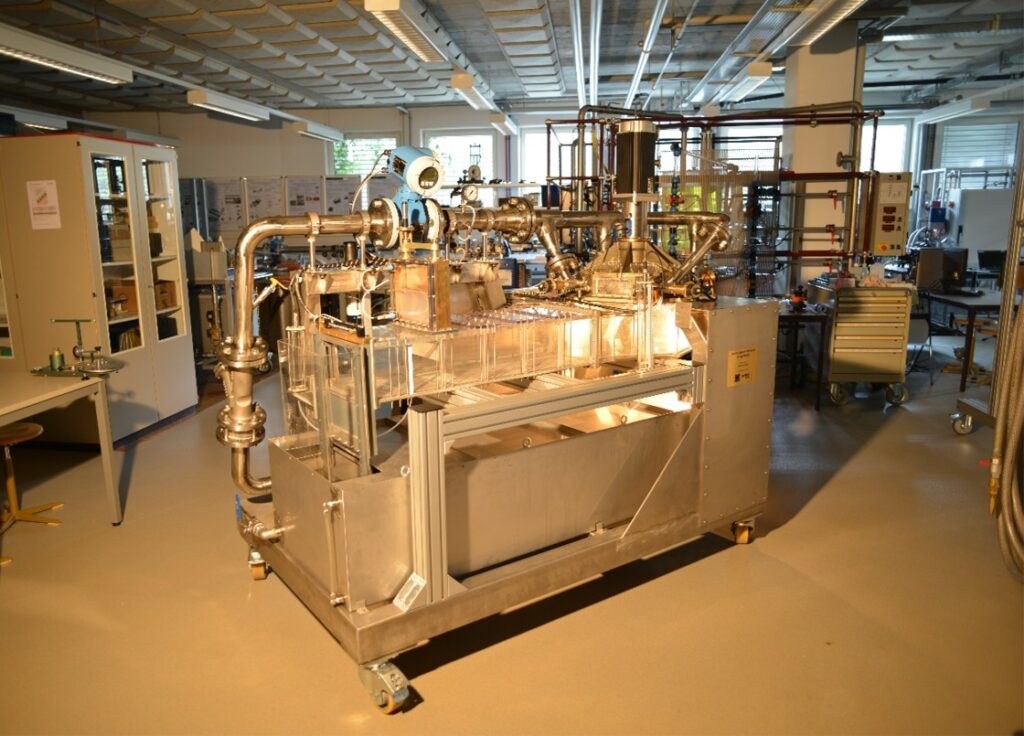

Banc d'essai Pelton avec 4 injecteurs
Démonstrateur d’aménagement hydroélectrique complet (barrage, machine hydraulique, machine électrique, convertisseur de fréquence et canal de fuite) équipé d’une turbine Pelton avec 4 injecteurs permettant d’étudier l’ensemble des aspects de son fonctionnement, y compris les interactions entre la roue et le canal de fuite.
- Débit nominal : 5.9 l/s
- Chute nominale: 35 mWC
- Vitesse de rotation nominale: 1’250 rpm
- Diamètre d’injection: Φ195 mm
- Puissance hydraulique: 2 kW

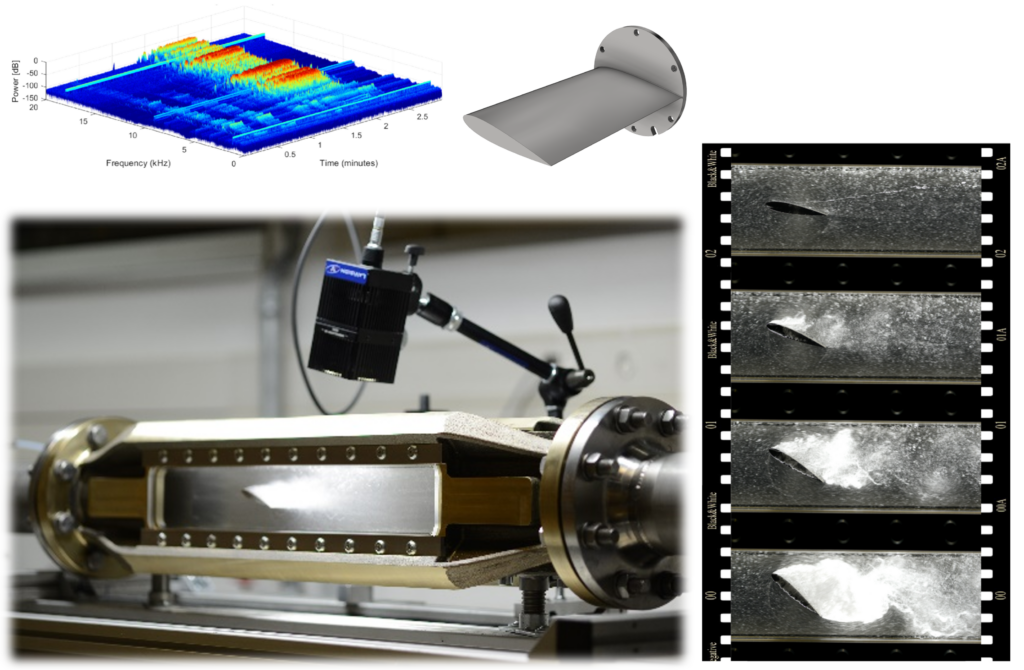

Veine de cavitation
Section de test rectangulaire de 80mm x80mm avec une longueur de 500mm, permettant d’étudier la cavitation sur un profil hydrodynamique quelconque. Équipée d’un capteur de force 6-axes et de vitres transparentes, elle permet une caractérisation complète des profils en milieu contrôlé.
- Configuration géométrique: section intégrale ou Venturi (40mm x 80mm).
- Vitesse d’écoulement: 0..25 (50) m/s.
- Pression statique: -1..5 bar.
- Angle d’incidence: -180..180°.
- Distance frontale: 0..10mm.

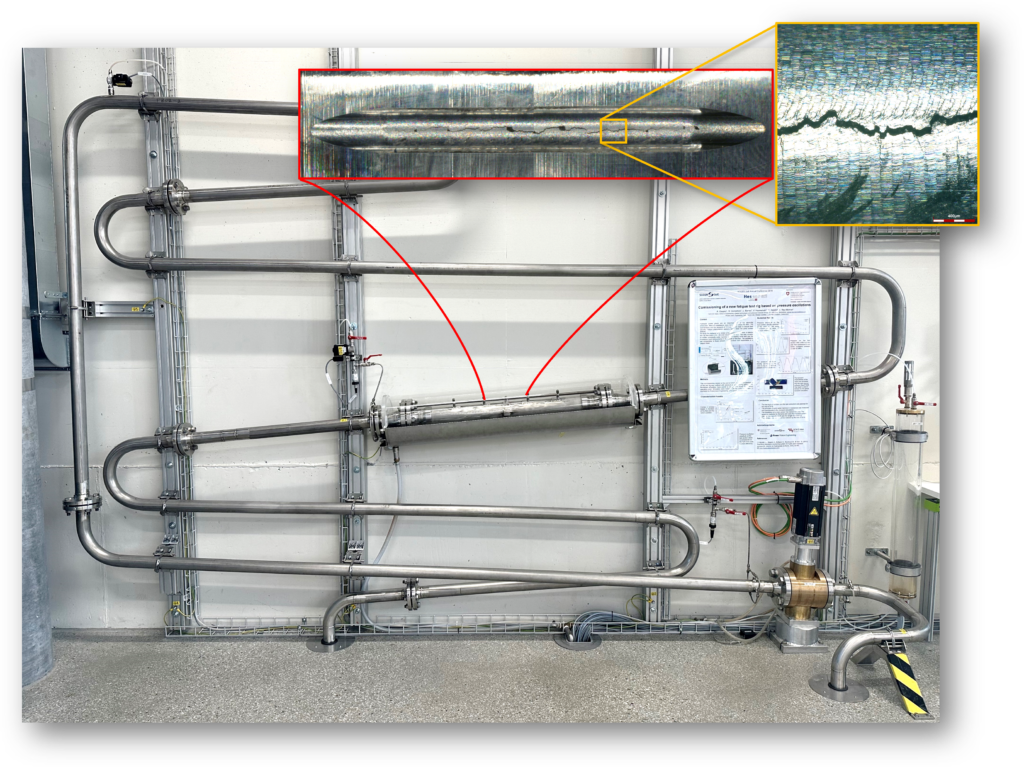

Banc d'essai de coups de bélier
Ce banc d’essai, unique en son genre, est consacré à l’étude expérimentale des dommages matériels des spécimens tubulaires (p. ex. apparition et propagation des fissures) dus aux oscillations de pression. Il fonctionne sur le principe de génération des oscillations de pression cycliques, contrôlées en termes de fréquence (17.5 Hz) et d’amplitude (0 à 30 bar), induites par l’effet de coup de bélier dans un circuit en boucle fermée.
- Débit maximum: 15 m3/h.
- Pression statique maximale: 30 bar.
- Diamètre nominal: 2”.
- Longueur active: 35m.
Applications principales
Recherche sur la performance, la flexibilité et le vieillissement des centrales hydroélectriques.
Collaboration avec l’industrie pour le développement et la validation de nouvelles technologies.
Recherches expérimentales sur les phénomènes hydrodynamiques et l'optimisation énergétique.
Expertise multiphysique sur la compréhension des systèmes de circulation fluidiques complexes.
Infrastructures numériques
Equipement
L’infrastructure numériques est dédiées aux simulations fluide (CFD) et structure (FEM) et à l’analyse des données provenant des campagnes de mesures en laboratoire ou sur site avec des outils de machines learning.
Elles se composent de:
2 serveurs HPC Dell PowerEdge R7625
Chaque serveur lame est équipé de 2 processeurs AMD EPYC 64 cœurs avec 384 GB de mémoire RAM, 28.8 TB de stockage et 15.3 TB d'espace scratch. Une lame est équipée de 2 cartes GPU NVIDIA L40S (48 GB) et la seconde est équipée de 2 cartes GPU NVIDIA H100 (94 GB).
1 serveur Dell PowerEdge R760xs
Ce serveur lame est équipée de 2 processeurs Intel Xeon Gold 24 cœurs avec 256 GB de mémoire RAM et un volume de stockage total de 35 TB.
4 workstations Dell Precision 7920
Ces workstations sont équipées de 2 processeurs Intel Xeon avec une mémoire RAM allant de 128 GB à 768 GB et de graphique NVIDIA RTX 5000(16 GB) ou 6000 (24 GB).
Applications principales
Évaluation des performances des machines et composants hydrauliques.
Développement de modèles avancés pour la prédiction de l'usure et de la fatigue des composants hydrauliques.
Analyse des écoulements 3D turbulent et cavitant dans les machines hydrauliques.
